27. Subnet Mask 문제풀이, Router 설정

목차

1. 문제1

2. 문제2

3. erase startup-config 명령어

1. 문제1

- 할당된 네트워크 : 1.1.1.0/24

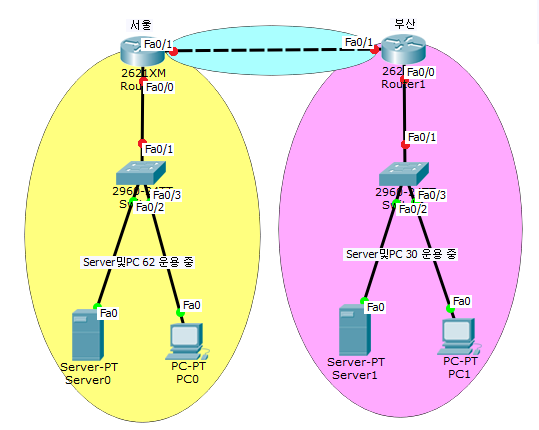

- 서울과 부산을 연결하는 네트워크를 완성하세요

- 각 지역의 서버는 해당 네트워크의 첫번째 IP 사용

- 각 지역의 PC는 두번째 IP 사용

- DG 주소는 각 지역네트워크의 마지막 IP 사용

- DNS 서울 서버의 IP 사용

- 서울-부산 연결은 네트워크의 앞쪽부터 순차적으로 사용



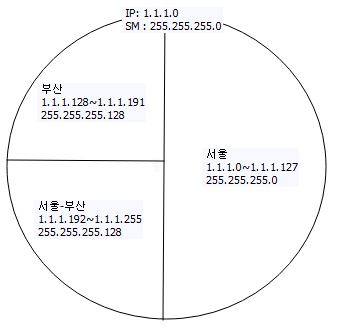

1.1. 네트워크 수가 3개기 때문에 Subnet Mask를 그림과 같이 분할한다.

- 서울은 62개의 PC를 운용중이기 때문에 Network ID, Broadcast 주소, Default Gateway를 포함하면 65개의 IP가 필요함(따라서 128개의 IP를 할당)

- 부산은 20개의 PC를 운용중이기 때문에 Network ID, Broadcast 주소, Default Gateway를 포함하면 33개의 IP가 필요함(따라서 64개의 IP를 할당)

- 서울-부산 연결 네트워크는 통신을 위해 남은 IP Address를 할당

1.2. 서울 네트워크의 서버와 PC에 IP를 할당합니다.

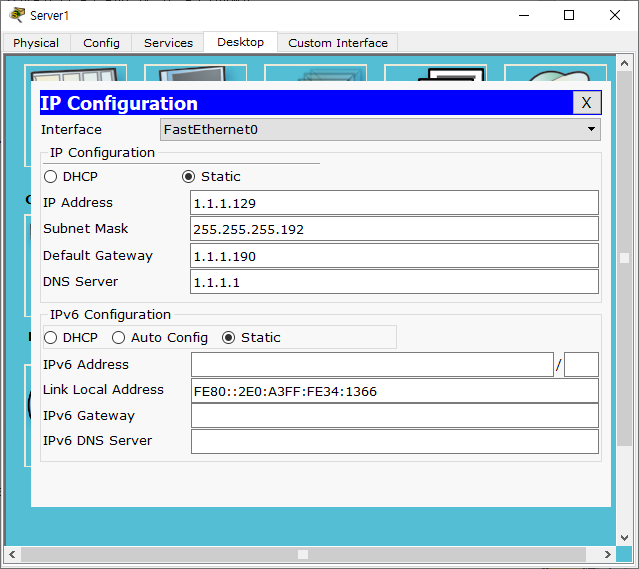

서울 서버

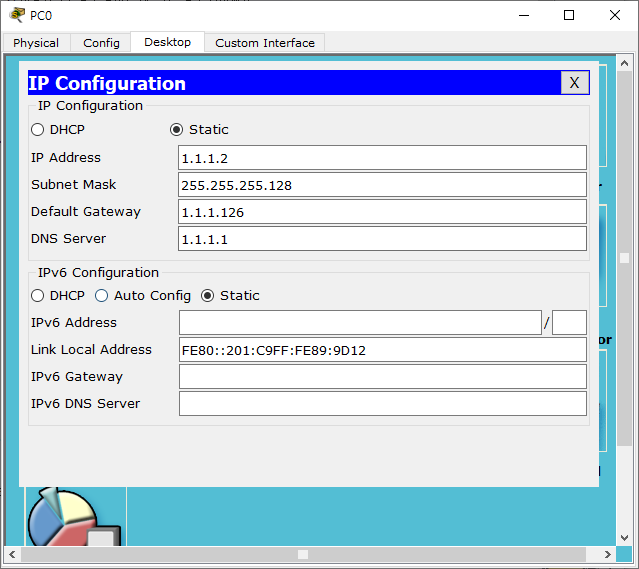

서울 PC

1.3. 부산 네트워크의 서버와 PC에 IP를 할당합니다.

부산 서버

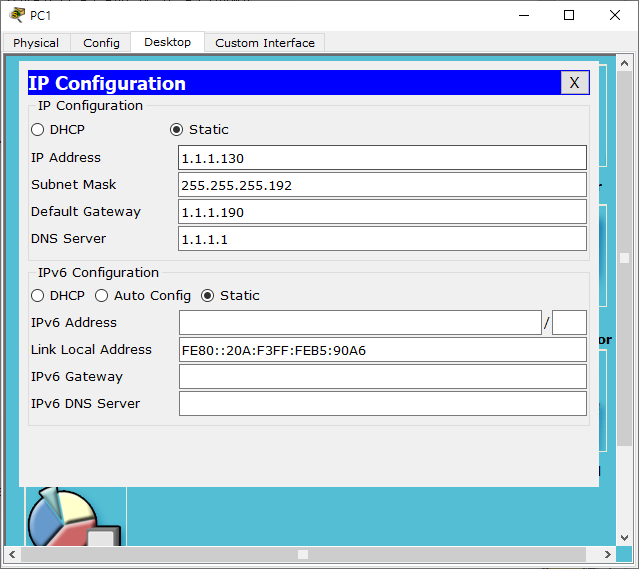

부산 PC

1.4. 서울 네트워크의 라우터를 설정합니다.

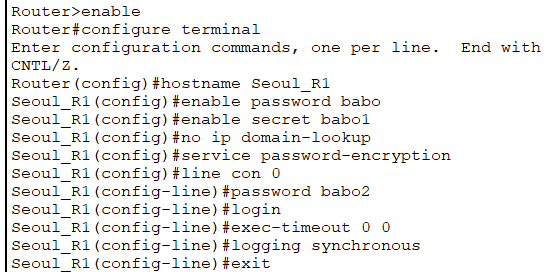

기본 라우터 설정

fastehernet 0/0 설정

fastehernet 0/1 설정

static routing 설정

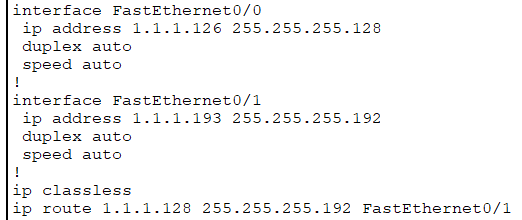

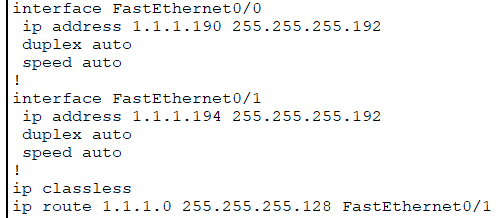

show runnig-config로 라우터 설정 확인

1.5. 부산 네트워크의 라우터를 설정합니다.

기본 라우터 설정

fastethernet 0/0 설정

fastethernet 0/1 설정

static routing 설정 (default static routing의 경우 ip rout 0.0.0.0 0.0.0.0 으로 모든 패킷을 통과시킬 수 있음)

show runnig-config로 라우터 설정 확인

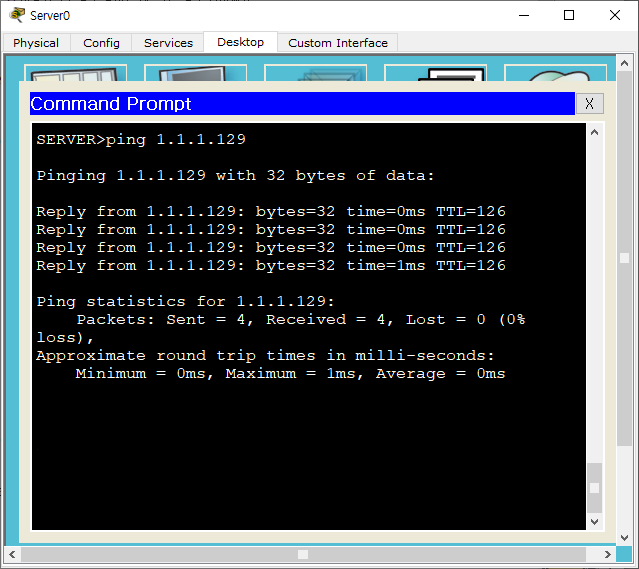

1.6. 서울 서버에서 부산 서버로의 통신을 확인합니다.

2. 문제2

- 할당된 네트워크 : 50.50.50.0/23

- 서울과 부산을 연결하는 네트워크를 완성하세요

- 각 지역의 서버는 해당 네트워크의 첫번째 IP 사용

- 각 지역의 PC는 두번째 IP 사용

- DG 주소는 각 지역네트워크의 마지막 IP 사용

- DNS 서울 서버의 IP 사용

- 서울-부산 연결은 네트워크의 앞쪽부터 순차적으로 사용

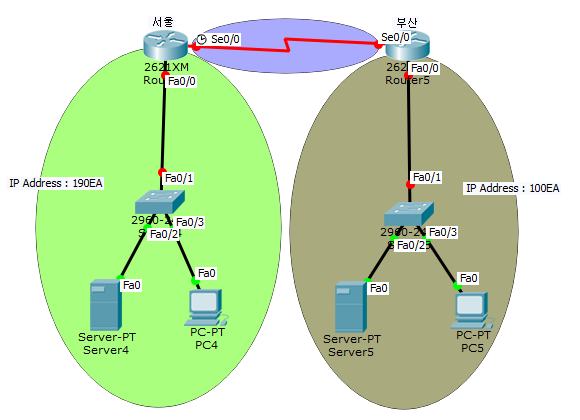

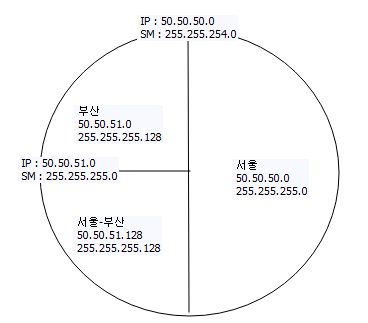

2.1. 네트워크 수가 3개기 때문에 Subnet Mask를 그림과 같이 분할한다.

- 50.50.50.0/23의 Subnet Mask는 255.255.254.0으로 네트워크 수가 128개

- 50.50.50.0/23이 해당하는 네트워크의 범위는 50.50.50.0~50.50.51.255

- 서울은 190개의 IP가 필요하기 때문에 Subnet Mask 255.255.254.0을 255.255.255.0으로 바꾸어 50.50.50.0~50.50.50.255의 네트워크 할당

- 부산은 100개의 IP가 필요하기 때문에 50.50.51.0~50.50.51.127을 할당(SM : 255.255.255.128)

- 서울-부산 연결 네트워크는 통신을 위해 남은 IP Address를 할당(IP : 50.50.51.128~50.50.51.255, SM : 255.255.255.128)

2.2. 서울 네트워크의 서버와 PC에 IP를 할당합니다.

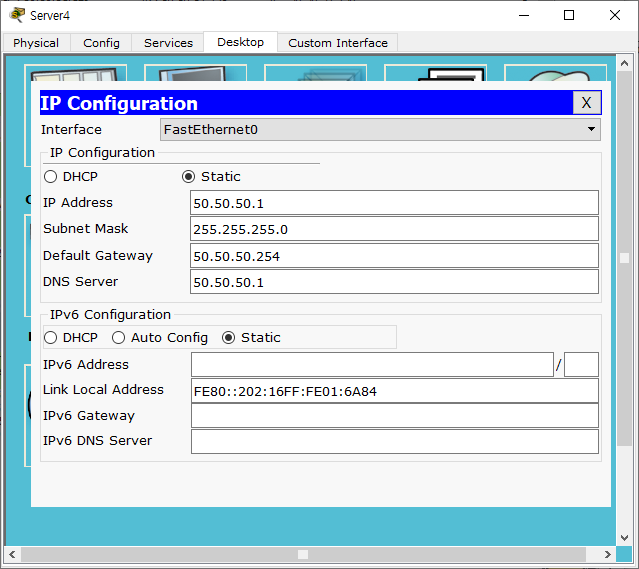

서울 서버

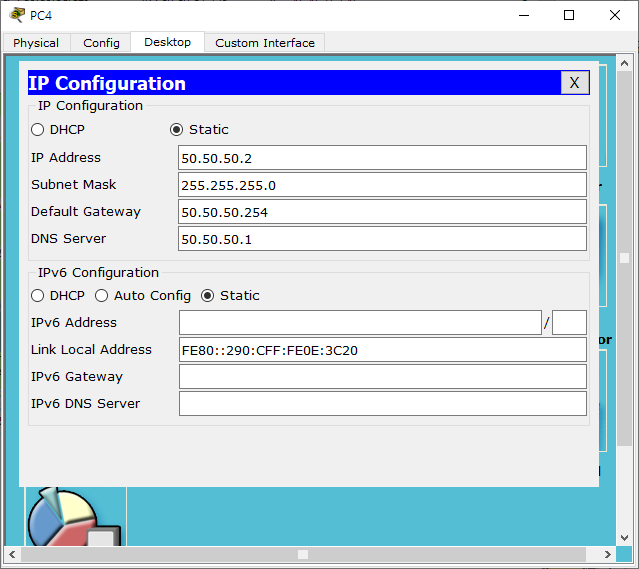

서울 PC

2.3. 부산 네트워크의 서버와 PC에 IP를 할당합니다.

부산 서버

부산 PC

2.4. 서울 네트워크의 라우터를 설정합니다.

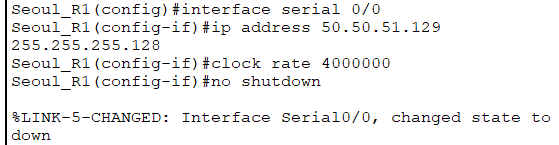

- Serial 통신을 하기 때문에 clock rate를 설정합니다.

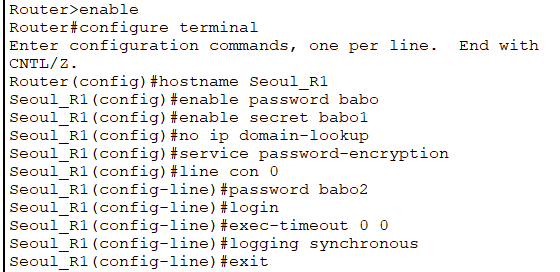

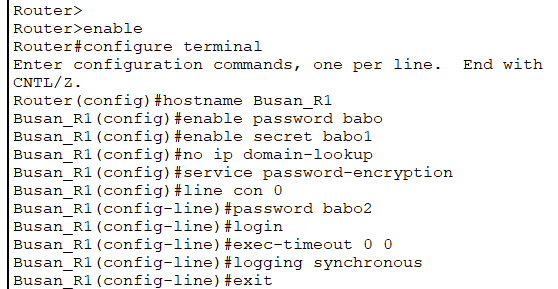

기본 라우터 설정

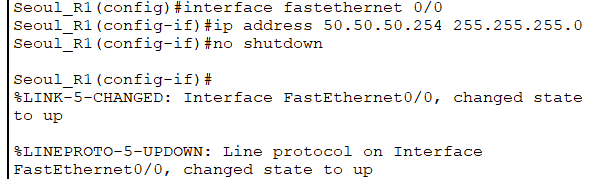

fastehernet 0/0 설정

Serial 0/0 설정

static routing 설정

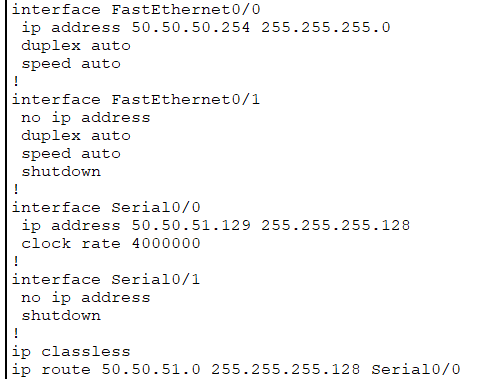

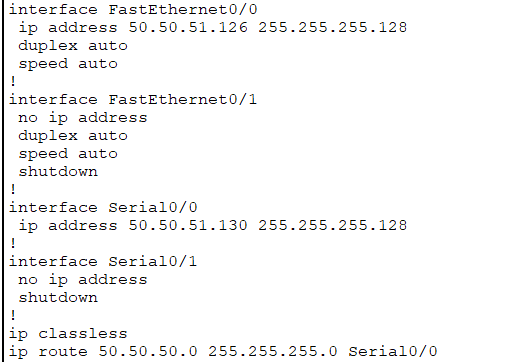

show runnig-config로 라우터 설정 확인

2.5. 부산 네트워크의 라우터를 설정합니다.

기본 라우터 설정

fastehernet 0/0 설정

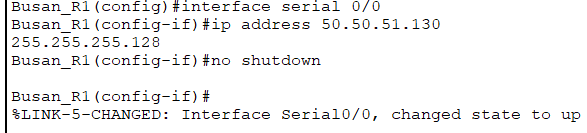

Serial 0/0 설정

Static routing 설정

show runnig-config로 라우터 설정 확인

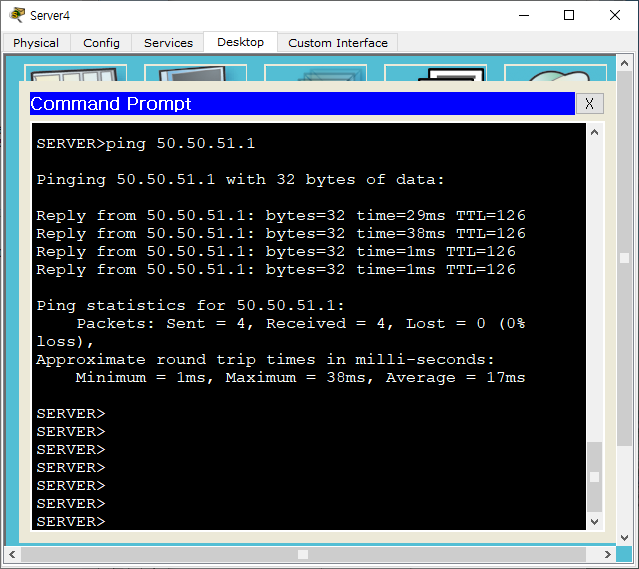

2.6. 서울 서버에서 부산 서버로의 통신을 확인합니다.

3. erase startup-config 명령어

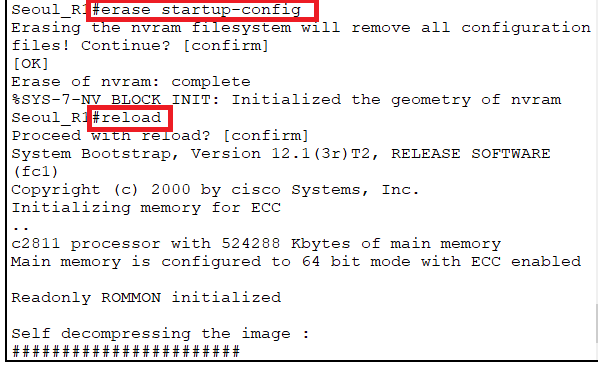

- Router에서 erase startup-config 명령어를 통해 설정을 초기화 할 수 있음

- 관리자 모드에서  erase startup-config 후 reload

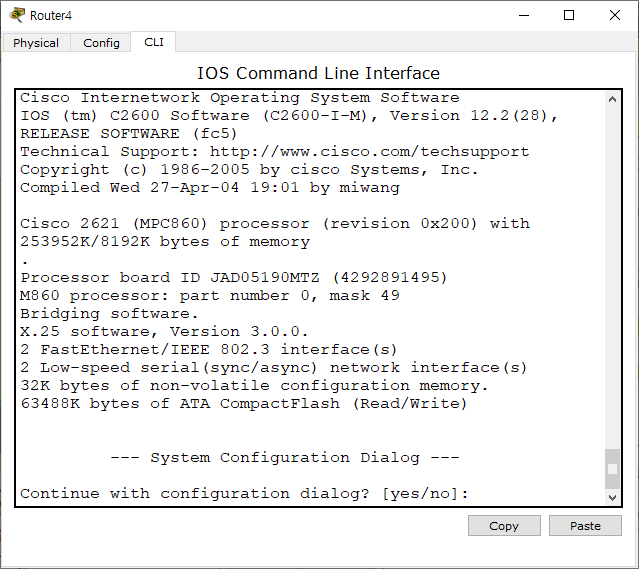

라우터가 초기화된 모습
